LSI SAS Raid 0、Raid 1、Raid 1E、热备盘配置步骤详解4

一、RAID0配置方法

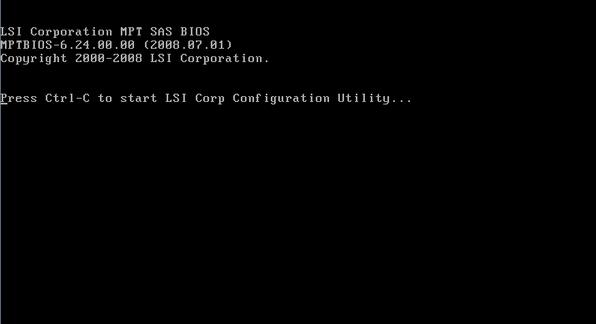

开机自检后，下一步就会进入SAS卡自检过程，此时显示器上会出现Ctrl-C提示，如下图：

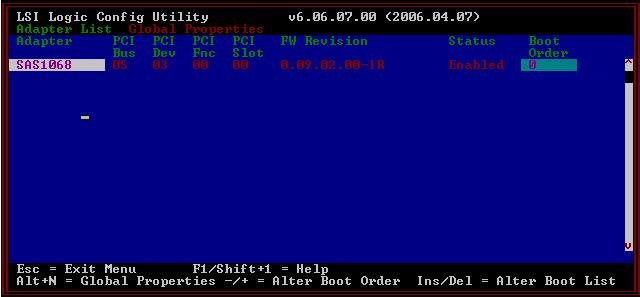

按下Ctrl-C组合键后，就会进入SAS卡配置界面，如下图。在这里可以看到SAS卡型号、Firmware版本等信息。

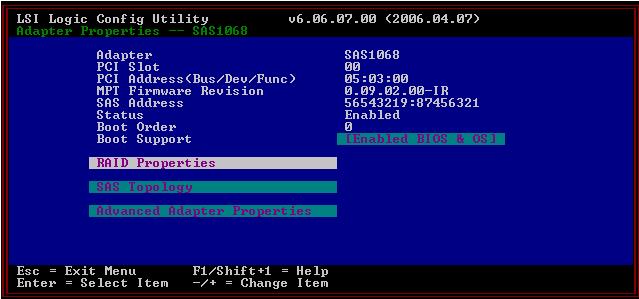

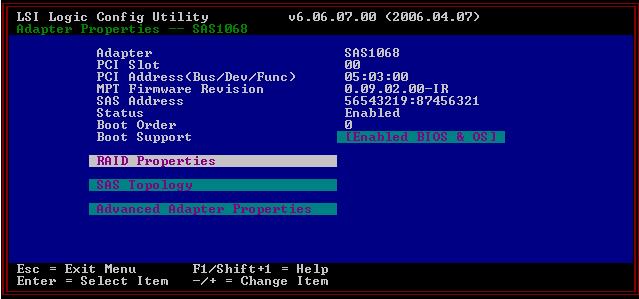

再次回车会出现主菜单，进入RAID Properties可以查看和配置阵列。

进入主菜单后，选择RAID Properties回车

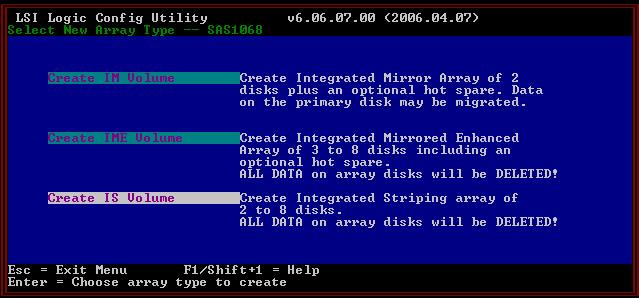

选择Create IS Volume创建RAID0（有些SAS卡这里直接显示Create RAID0）

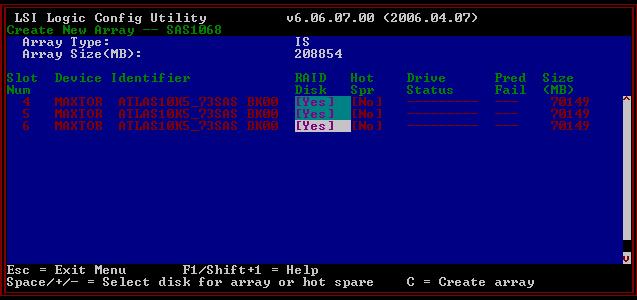

将光标移动至需要配置阵列的硬盘上（最少2块盘，最多8块盘），按空格键将RAID Disk一项改成Yes，最后按C键创建阵列。

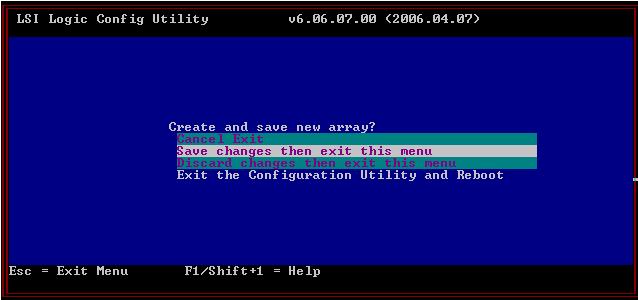

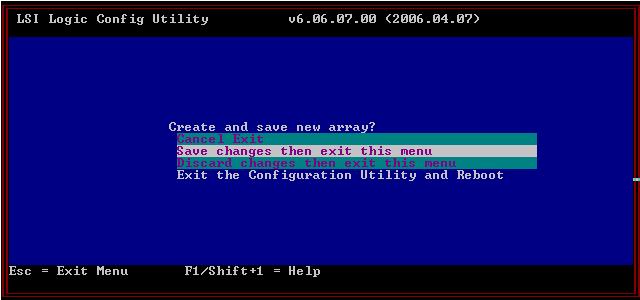

选择Save changes then exit this menu保存退出。

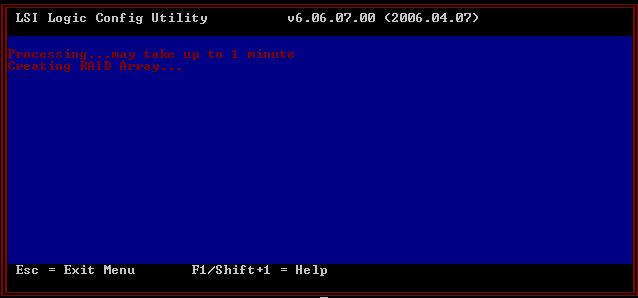

提示正在创建阵列，等待完成即可。

二、RAID1配置方法

进入主菜单后，选择RAID Properties回车

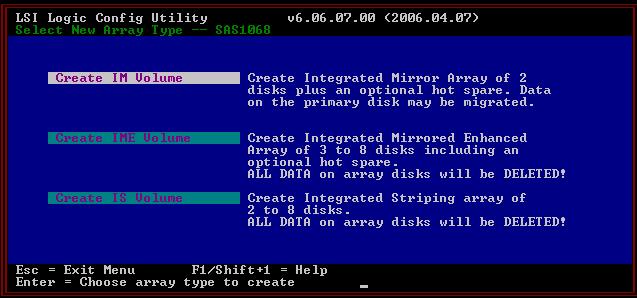

选择Create IM Volume创建RAID1（有些SAS卡这里直接显示Create RAID1）

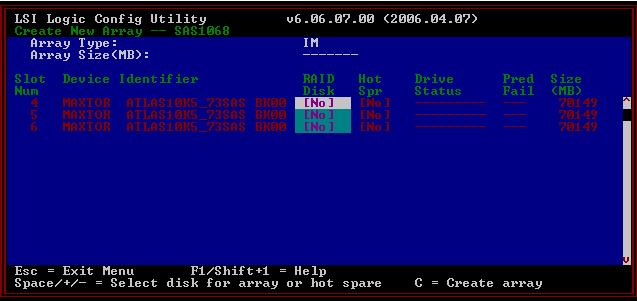

将光标移动至需要配置阵列的硬盘上（只能选择2块硬盘），按空格键将RAID Disk一项改成Yes。

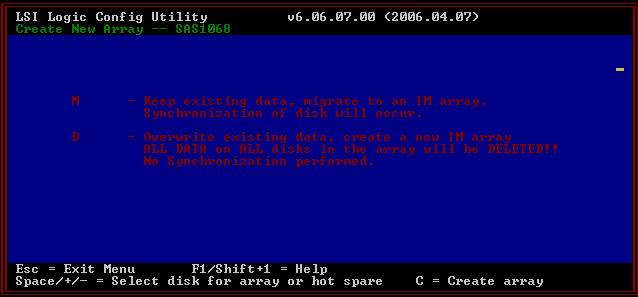

此时会提示有两种创建方式：按M键保留主盘数据，按D键清空所有数据。

1）如果选择M，阵列创建完成后会有一个数据同步的过程，数据由主盘同步至备盘，最终两块硬盘数据一致。

2）如果选择D，则不考虑两块硬盘上的原有数据，去创建一个全新阵列，阵列创建完成后直接成为Optimal状态。

一般选择D，即清除两块硬盘的数据并创建一个全新阵列。

如果选择M，则数据会从主盘拷贝至备盘。SAS卡会把第一块选中的硬盘标记为主盘（Primary），第二块标记为备盘（Secondary）。备盘原有数据会被清除，最终与主盘数据一致。

无论选择D还是M，请确保硬盘上的数据已经备份，以免丢失数据！

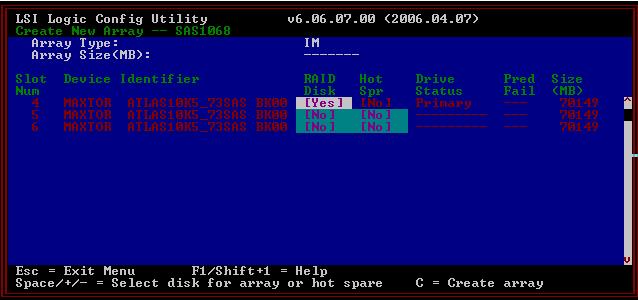

回到硬盘列表界面，可以看到第一块硬盘的RAID Disk属性已经变成Yes，同时Drive Status属性变成Primary。

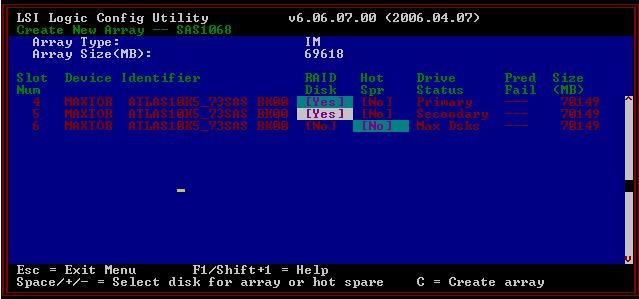

同理，将另一块硬盘的RAID Disk属性设置为Yes，最后按C键创建阵列。

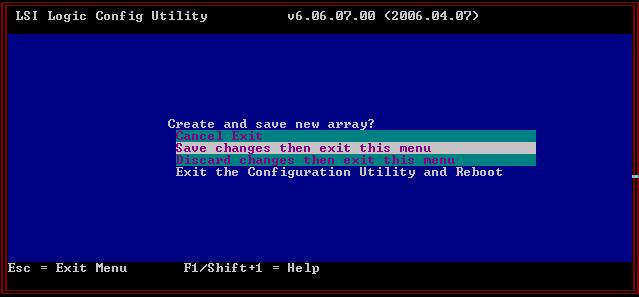

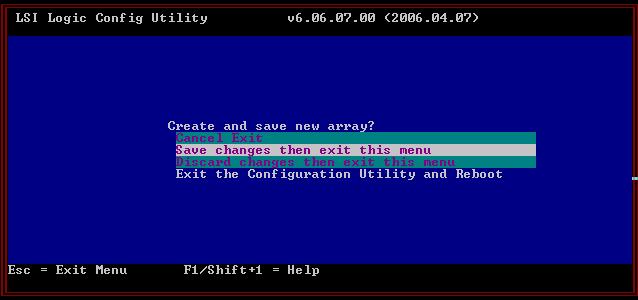

选择Save changes then exit this menu保存退出。

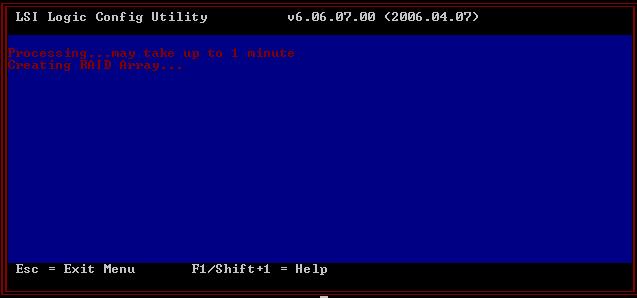

提示正在创建阵列，等待完成即可。

三、RAID 1E配置方法

进入主菜单后，选择RAID Properties回车

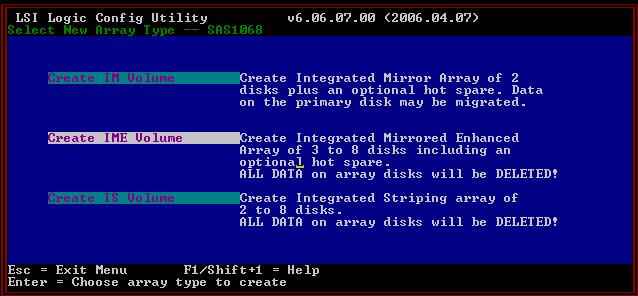

选择Create IME Volume创建RAID 1E（有些SAS卡这里直接显示Create RAID 1E）

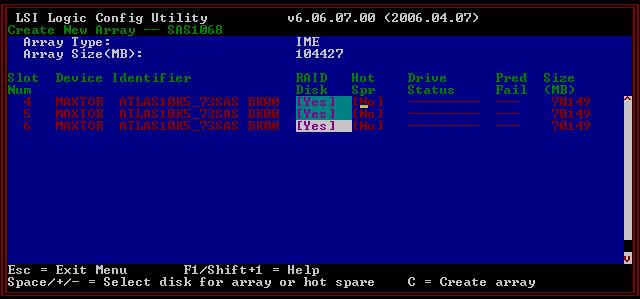

将光标移动至需要配置阵列的硬盘上（最少3块盘，最多8块盘），按空格键将RAID Disk一项改成Yes，最后按C键创建阵列。

选择Save changes then exit this menu保存退出。

提示正在创建阵列，等待完成即可。

四、创建热备盘

只有RAID1和RAID 1E才支持热备盘，RAID0不支持热备盘。假设当前已创建好RAID1，接下来创建热备盘。

进入主菜单后，选择RAID Properties回车。

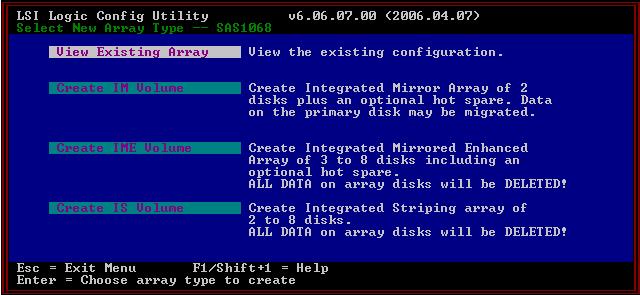

进入View Existing Array可查看当前已配置的阵列。

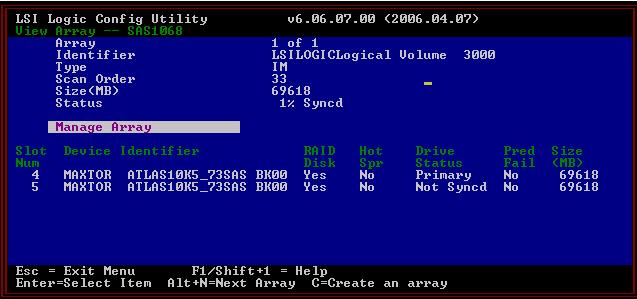

在这里可以看到已创建好的RAID1，如下图。

如果有多个阵列，可以按ALT+N切换下一个阵列。

在Manage Array上面回车可对阵列进行操作。

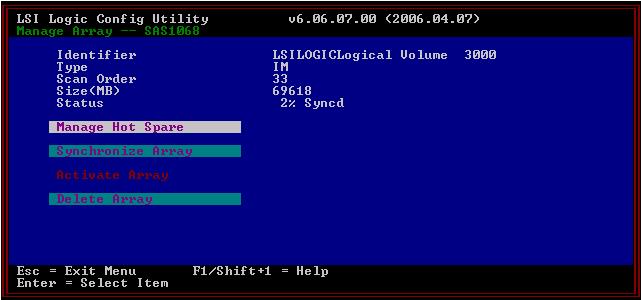

选择Manage Hot Spare回车，进入热备盘配置界面。

注意：只有当前还有剩余未配置的硬盘时，这个选项才是可选的，否则无法配置热备。

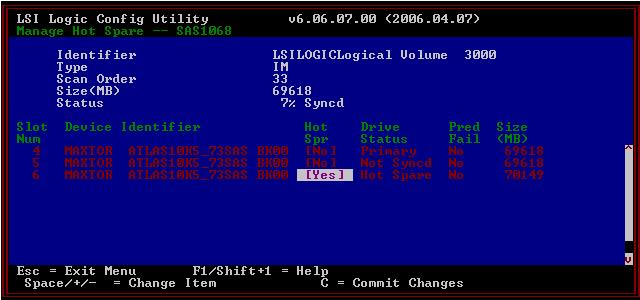

将光标移动至需要配置热备的硬盘上，按空格键将Hot Spare一项改成Yes，最后按C键创建热备。

选择Save changes then exit this menu保存退出。

提示正在创建阵列，等待完成即可。

再次查看阵列状态如下，会看到有热备盘了。
