LSI 图形模式 Raid 1、Raid 5、Raid 6、Raid 10、热备盘配置步骤
一、Raid1的配置

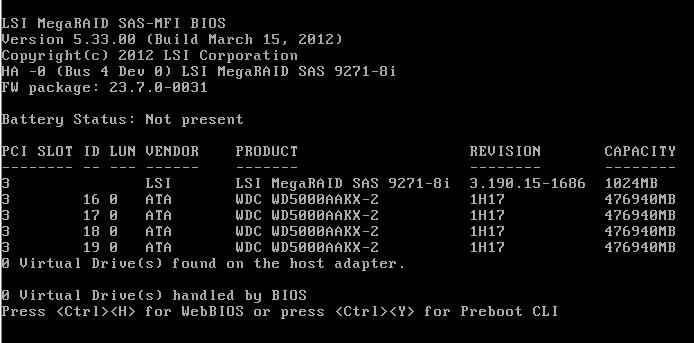

服务器开机自检后，下一步就会进入Raid卡自检过程，此时显示器上会出现Ctrl -H提示，如下图：

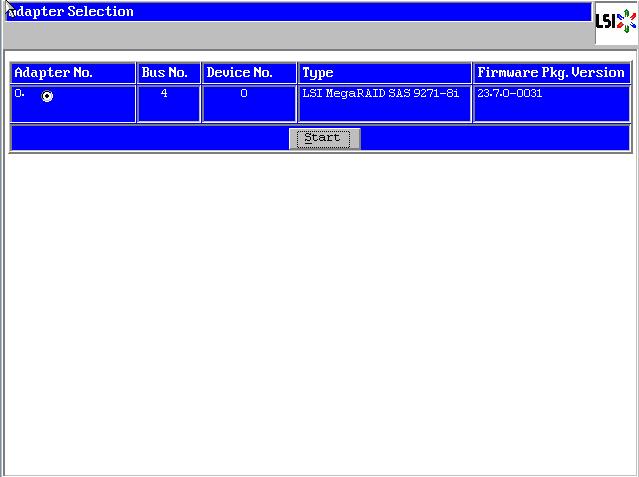

按下Ctrl -H组合键后，自检完成就会进入Raid卡配置界面，如下图。在这里可以看到Raid卡的型号和Firmware固件版本，点击【Start】按钮进入Raid卡主页。

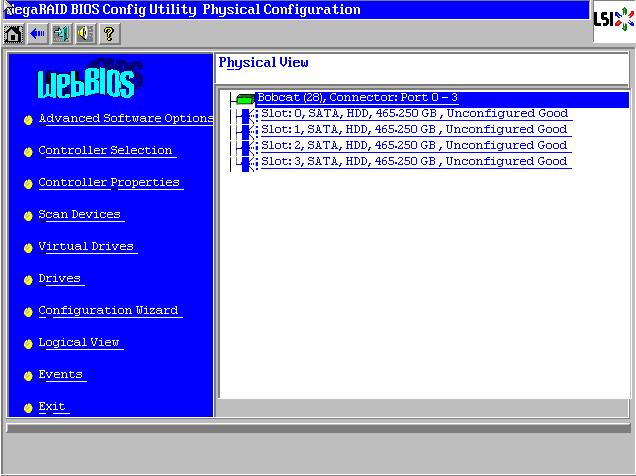

Raid卡首页叫作WebBIOS，如下图。左侧是功能菜单，右侧可以看到所有物理磁盘

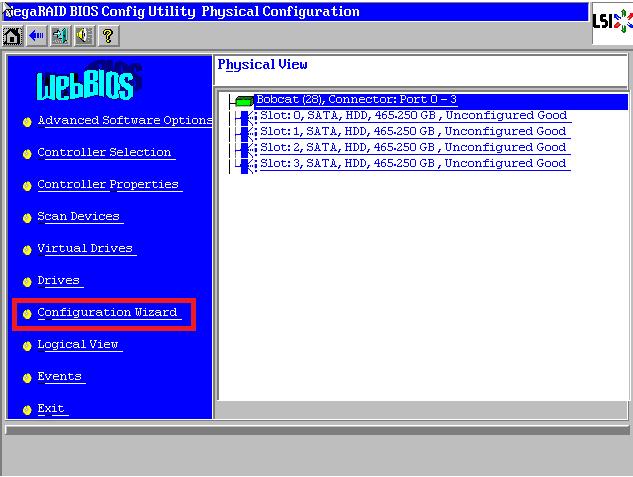

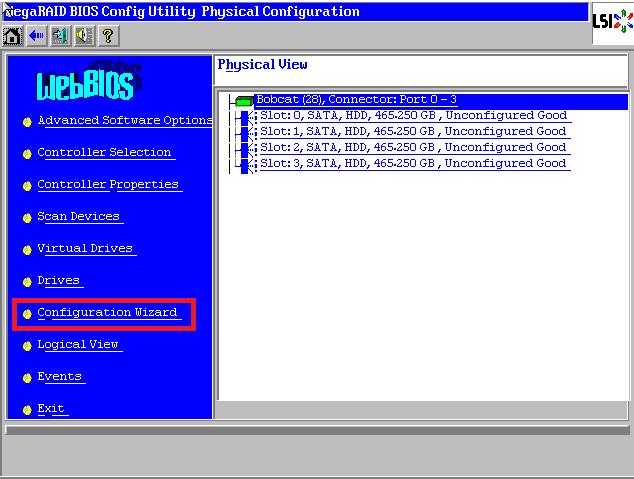

在WebBIOS主页点击【Configuration Wizard】，打开配置向导

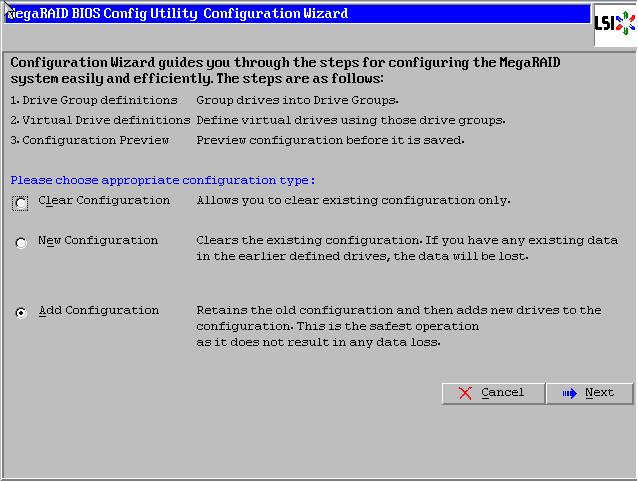

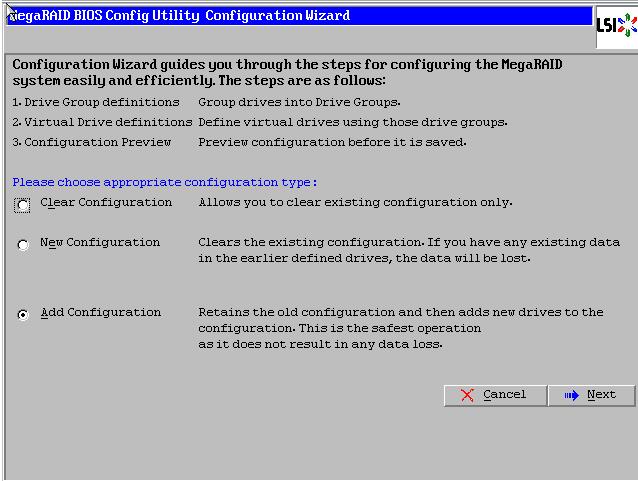

选择【Add Configuration】，点击【Next】下一步

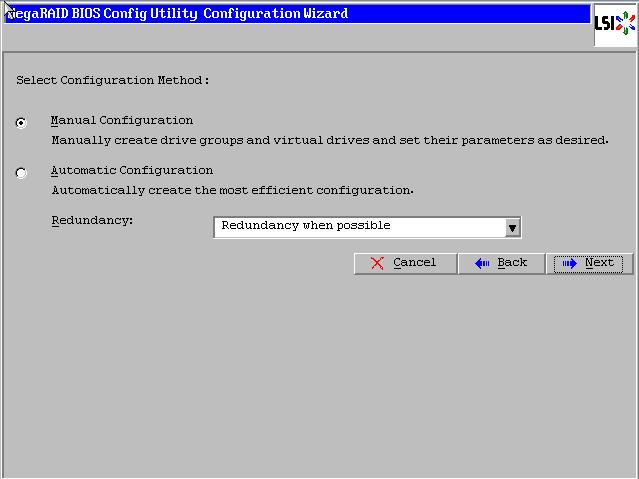

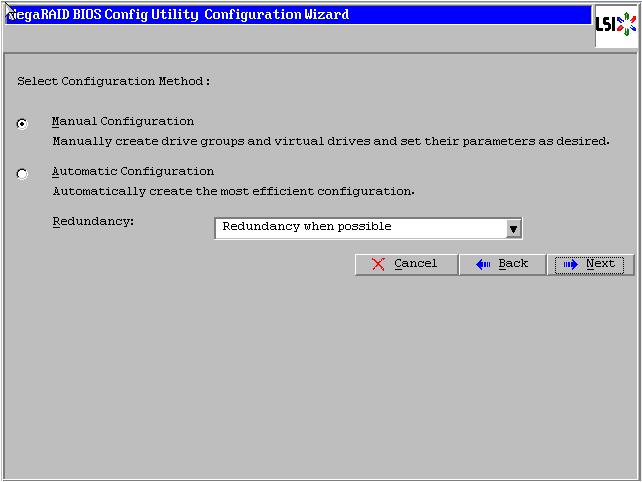

选择【Manual Configuration】，点击【Next】下一步

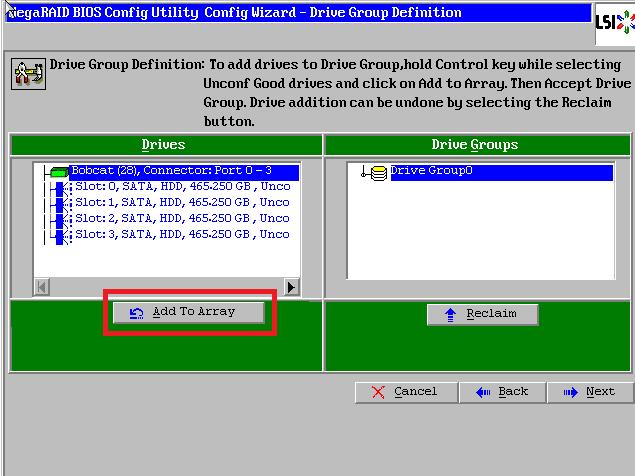

左侧方框内可以看到所有未使用的硬盘。因为要做Raid1，我们选择前两块，然后点击下方的【Add to Array】将其加入到右侧方框内。

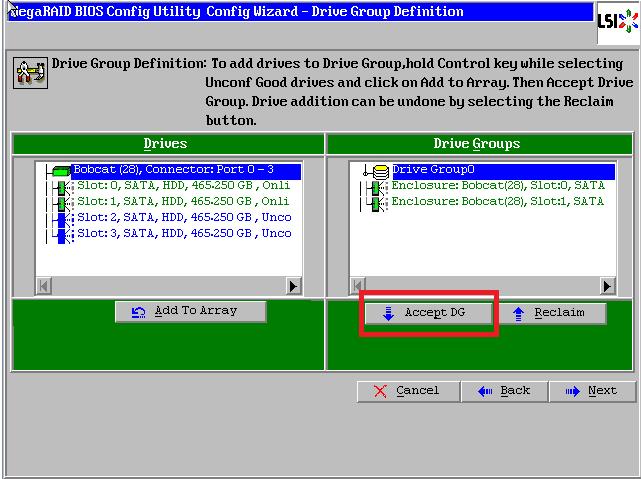

点击【Accept DG】，创建磁盘组

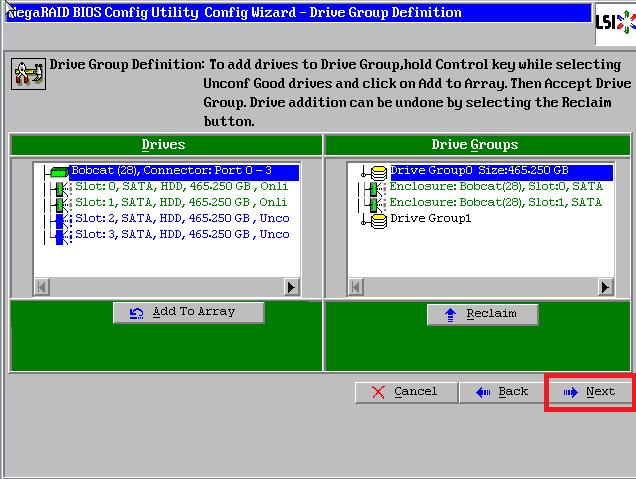

点击【Next】下一步

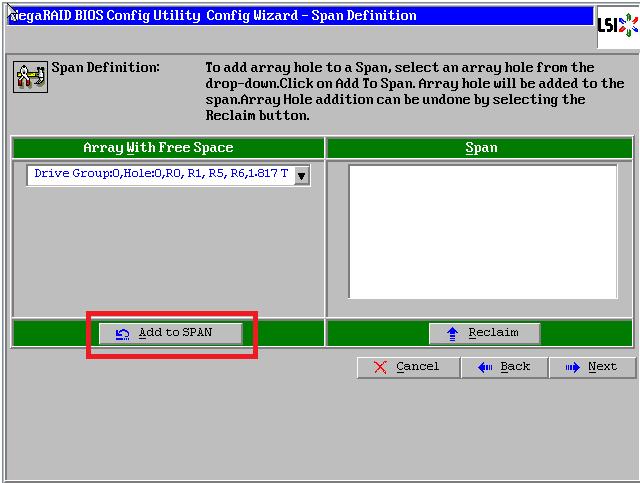

点击【Add to SPAN】，将刚才创建好的磁盘组加入到右侧方框内

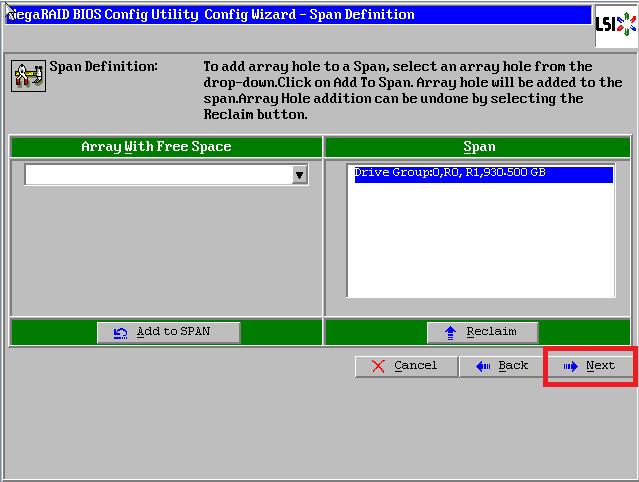

点击【Next】下一步

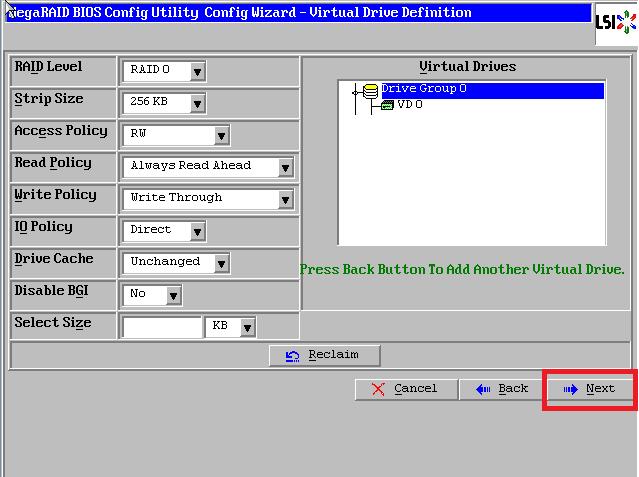

阵列参数配置：第一个参数“Raid Level”选择Raid1，其余保持默认
最后一个参数“Select Size”输入阵列容量大小，最大值可参考右侧绿字提示（其中R0代表做Raid0最大容量，R1代表做Raid1最大容量），完成后点击【Accept】

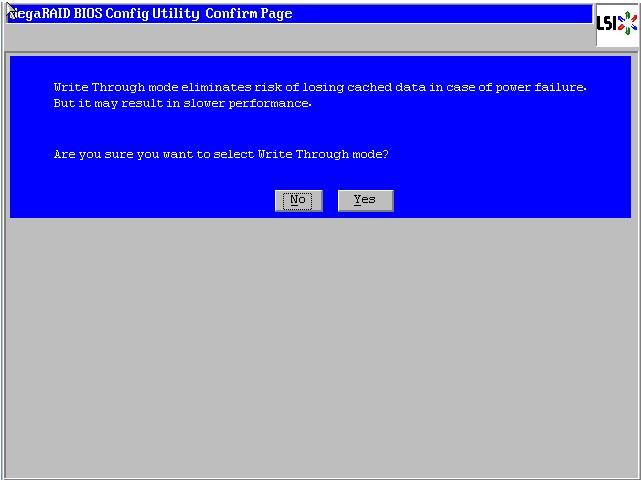

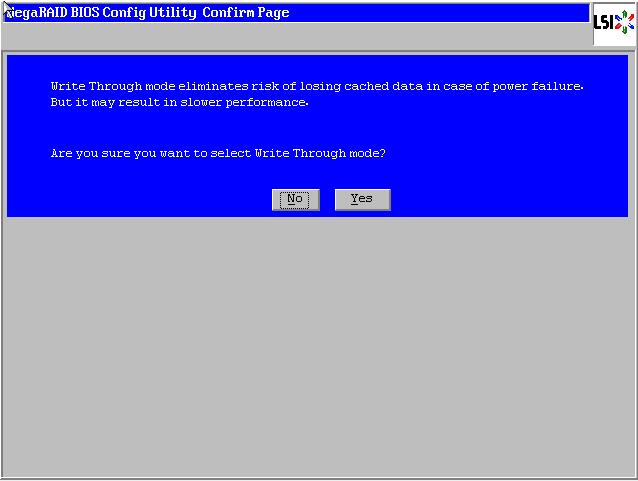

弹出的任何提示均选择【yes】
回到配置页面，点击【Next】下一步
点击【Accept】配置完成！

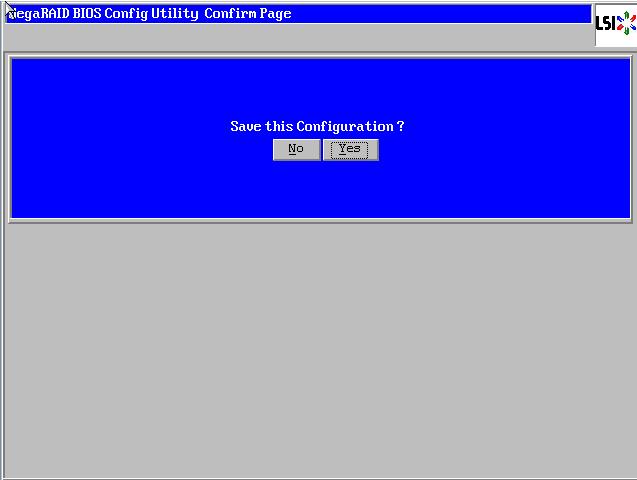

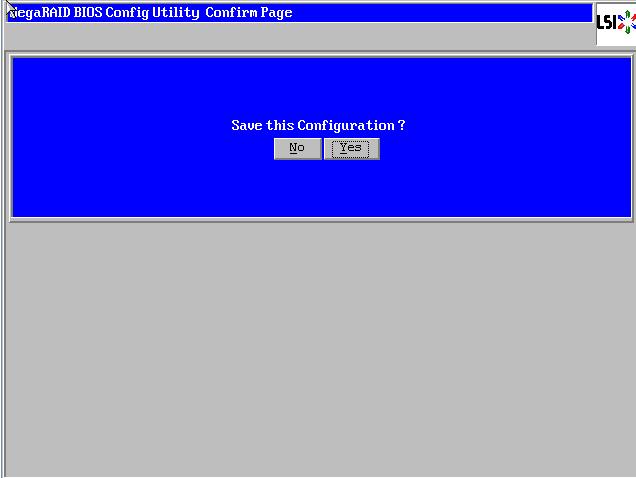

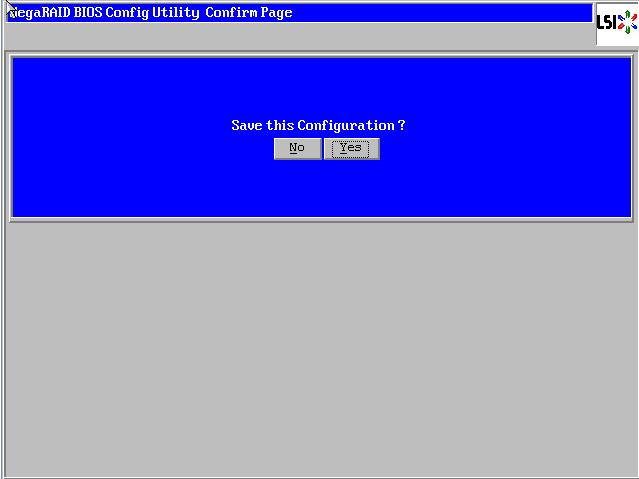

提示保存，选择【yes】

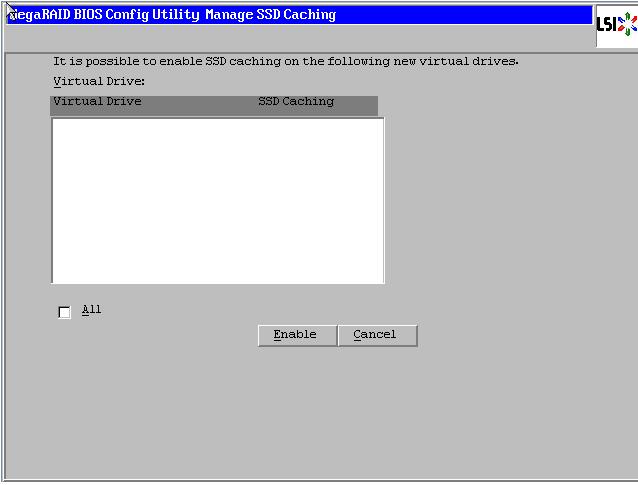

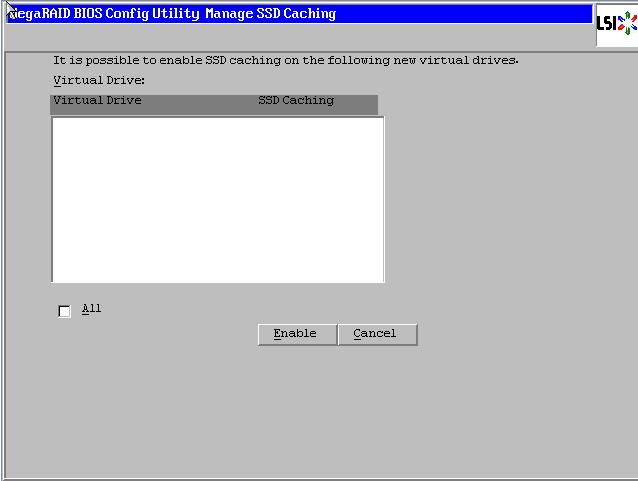

（依Raid卡型号不同，有些可能没有此功能，如没有请跳过此步）提示SSD缓存，选择【Cancel】

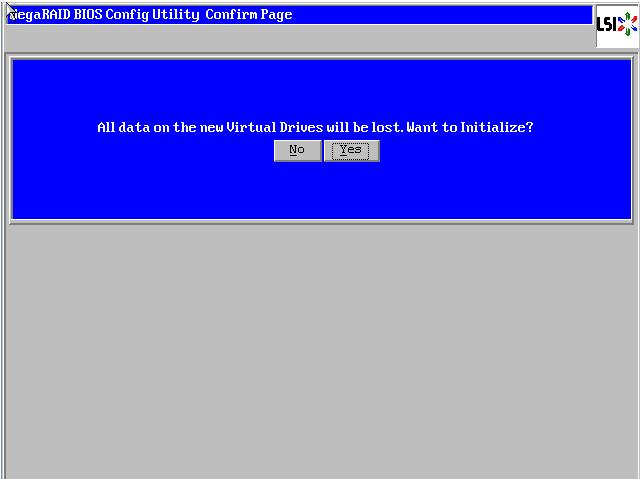

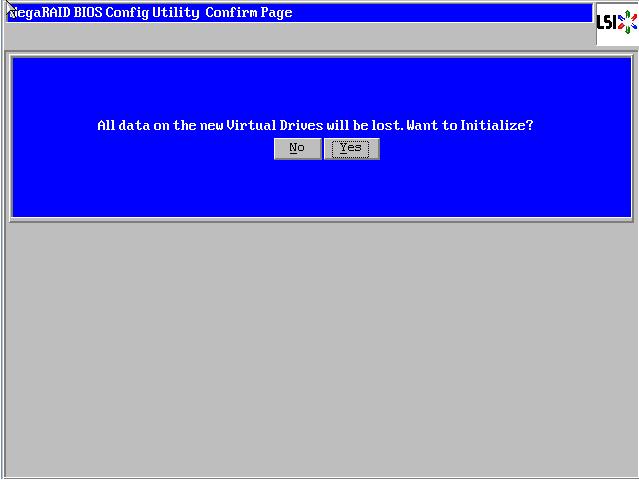

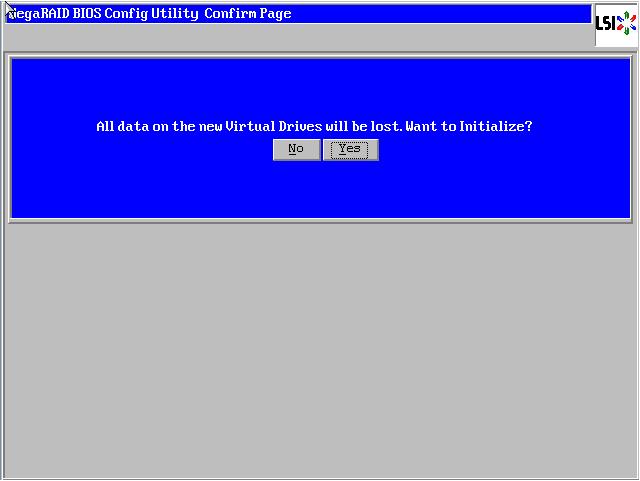

提示初始化，选择【yes】
正在初始化，能看到百分比进度条（速度较快，可能一闪而过）
初始化完成！点击【Home】返回首页
阵列配置完成！

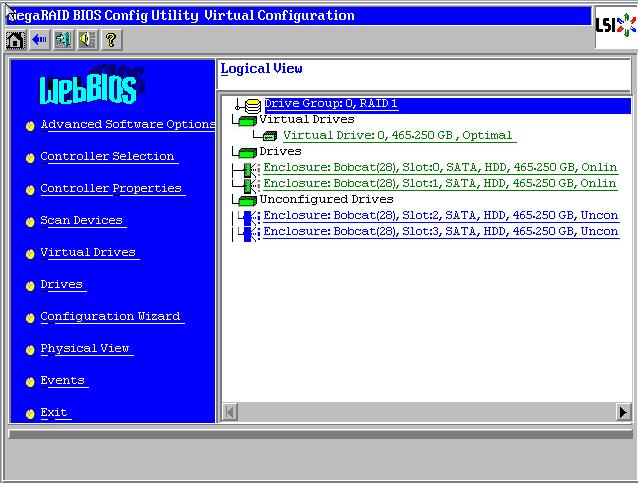

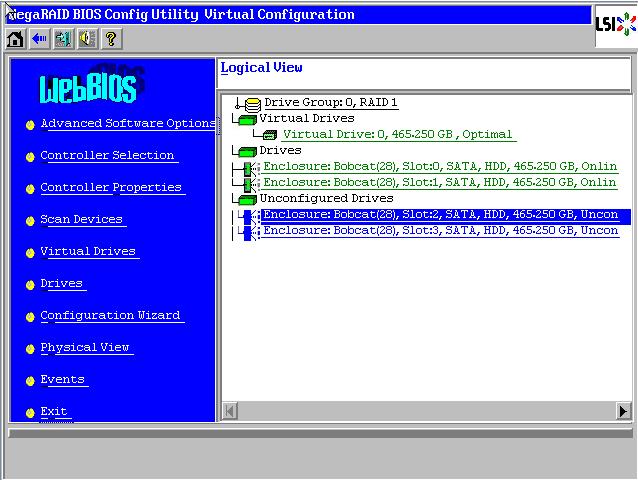

Raid1状态显示“Optimal”表示正常，Drives显示两块硬盘绿色Online正常，如果还有其它未使用的硬盘，会在unconfigured Drives下面蓝色显示。
未使用的硬盘可以继续创建阵列，也可以配置成热备盘。
最后点击【Exit】退出，然后【Ctrl-Alt-Delete】组合键重启服务器！
二、Raid5的配置
在WebBIOS主页点击【Configuration Wizard】，打开配置向导
选择【Add Configuration】，点击【Next】下一步
选择【Manual Configuration】，点击【Next】下一步
左侧方框内可以看到所有未使用的硬盘。我们选择全部（也可以逐个选择），然后点击下方的【Add to Array】将其加入到右侧方框内。

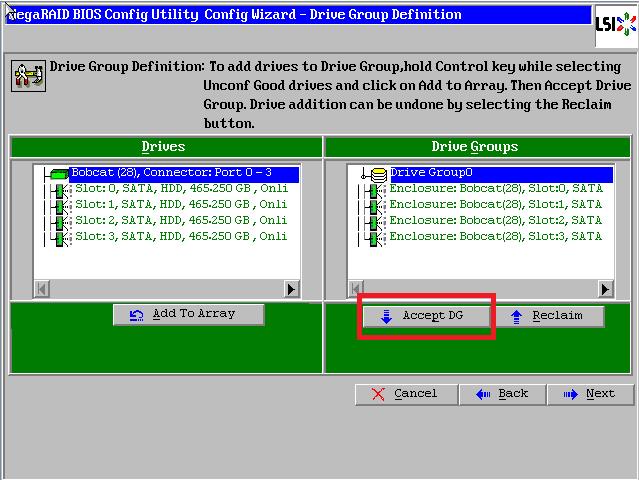

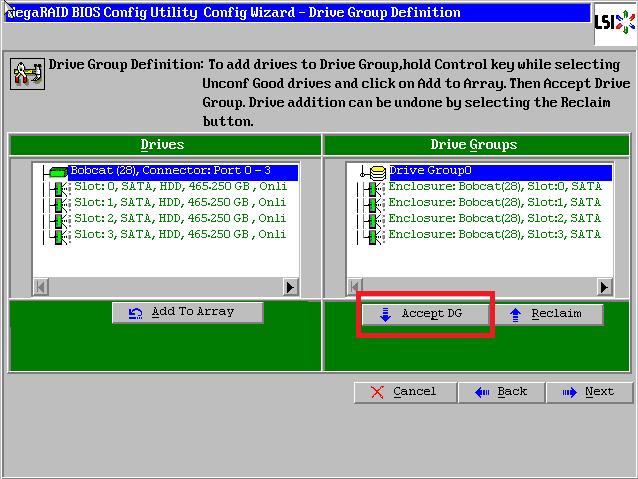

点击【Accept DG】，创建磁盘组

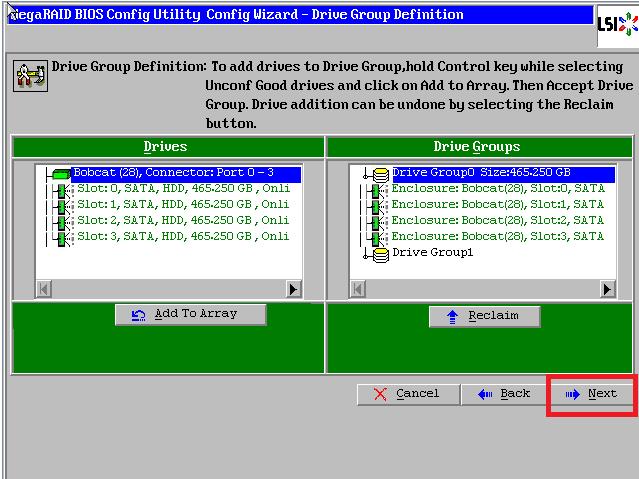

点击【Next】下一步

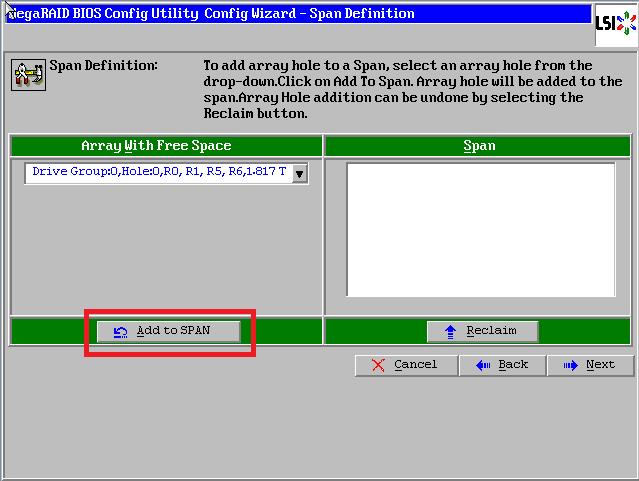

点击【Add to SPAN】，将刚才创建好的磁盘组加入到右侧方框内
点击【Next】下一步

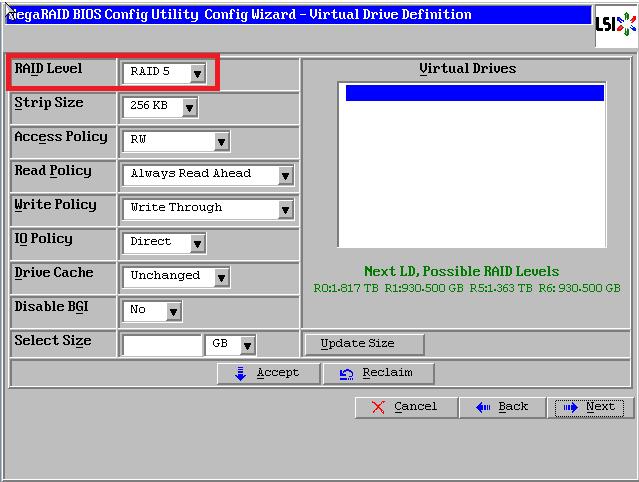

阵列参数配置：第一个参数“Raid Level”选择Raid5，其余保持默认

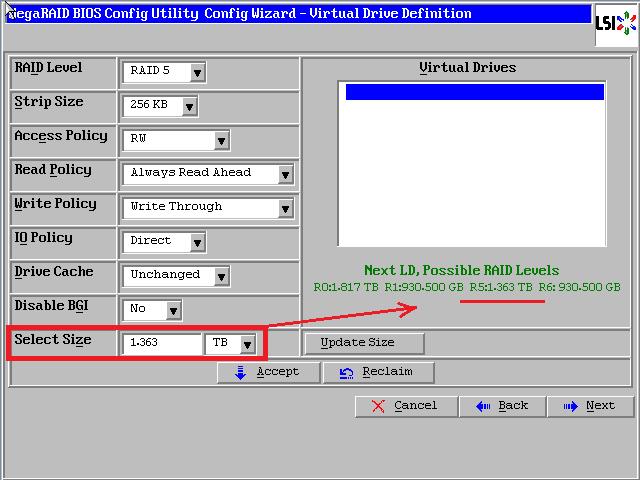

最后一个参数“Select Size”输入阵列容量大小，最大值可参考右侧绿字提示（其中R5代表做Raid5的最大容量），完成后点击【Accept】

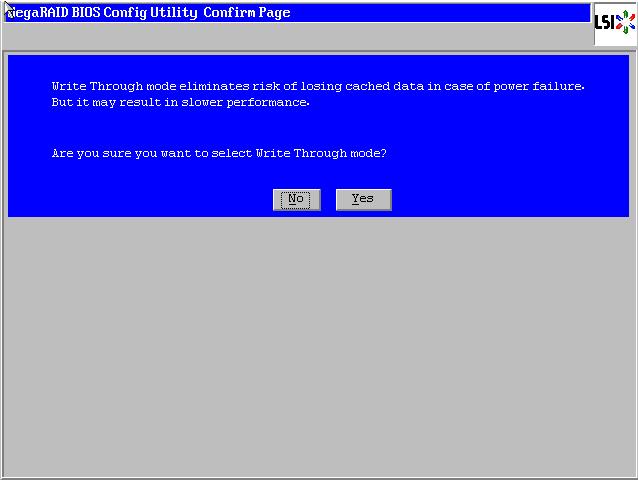

弹出的任何提示均选择【yes】
回到配置页面，点击【Next】下一步

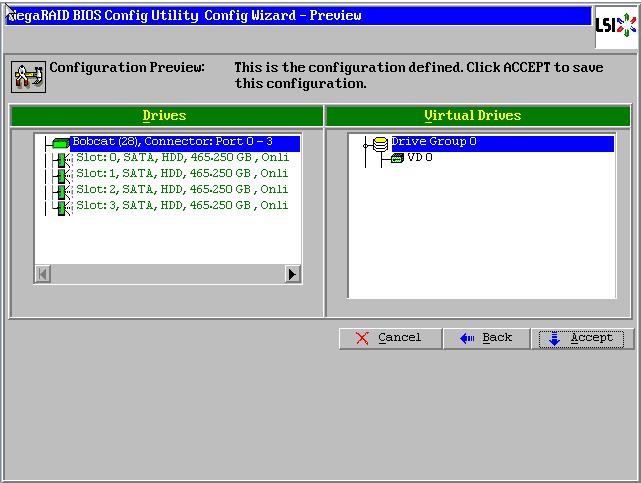

点击【Accept】配置完成！
提示保存，选择【yes】
（依Raid卡型号不同，有些可能没有此功能，如没有请跳过此步）提示SSD缓存，选择【Cancel】

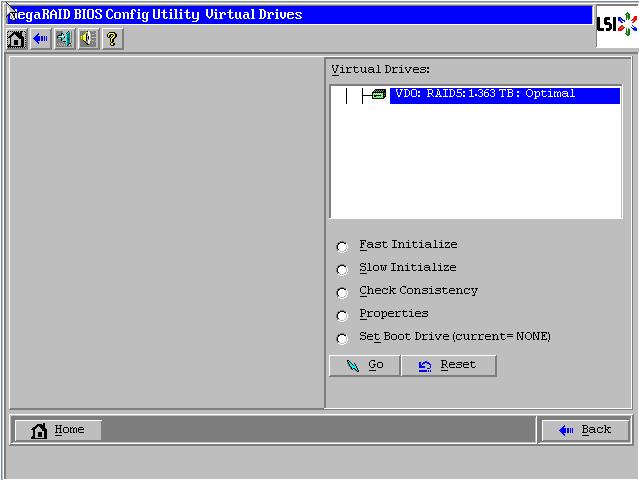

提示初始化，选择【yes】
正在初始化，能看到百分比进度条（速度较快，可能一闪而过）
初始化完成！点击【Home】返回首页
阵列配置完成！

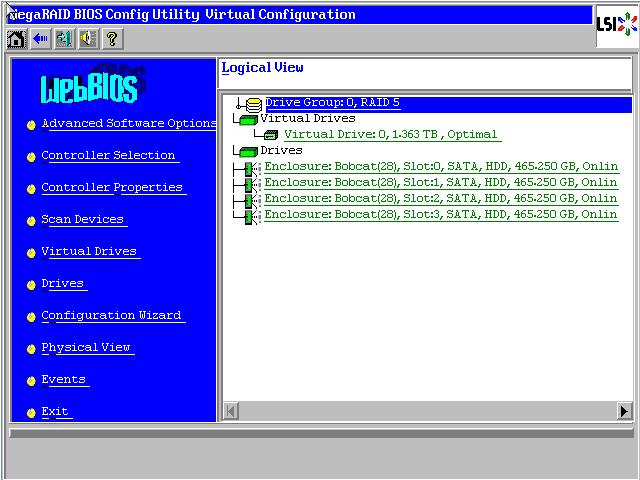

Raid5状态显示“Optimal”表示正常，Drives显示四块硬盘绿色Online正常
最后点击【Exit】退出，然后【Ctrl-Alt-Delete】组合键重启服务器！
三、Raid6的配置
在WebBIOS主页点击【Configuration Wizard】，打开配置向导
选择【Add Configuration】，点击【Next】下一步
选择【Manual Configuration】，点击【Next】下一步
左侧方框内可以看到所有未使用的硬盘。我们选择全部（也可以逐个选择），然后点击下方的【Add to Array】将其加入到右侧方框内。
点击【Accept DG】，创建磁盘组

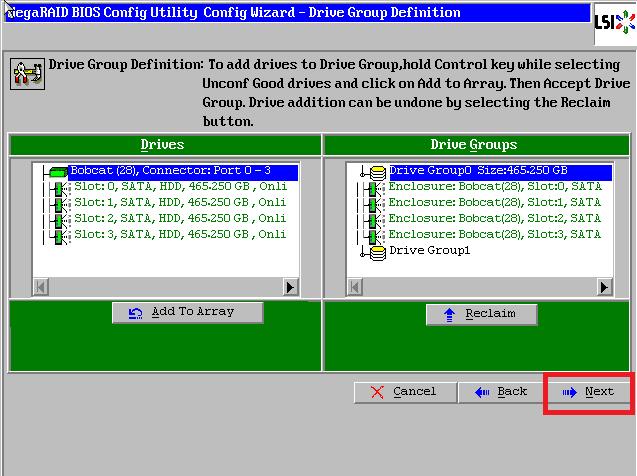

点击【Next】下一步
点击【Add to SPAN】，将刚才创建好的磁盘组加入到右侧方框内
点击【Next】下一步

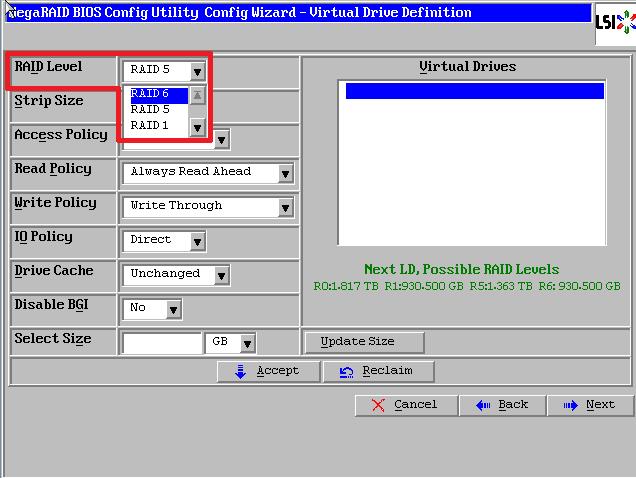

阵列参数配置：第一个参数“Raid Level”选择Raid6，其余保持默认
最后一个参数“Select Size”输入阵列容量大小，最大值可参考右侧绿字提示（其中R6代表做Raid6的最大容量），完成后点击【Accept】
弹出的任何提示均选择【yes】
回到配置页面，点击【Next】下一步
点击【Accept】配置完成！
提示保存，选择【yes】
（依Raid卡型号不同，有些可能没有此功能，如没有请跳过此步）提示SSD缓存，选择【Cancel】
提示初始化，选择【yes】

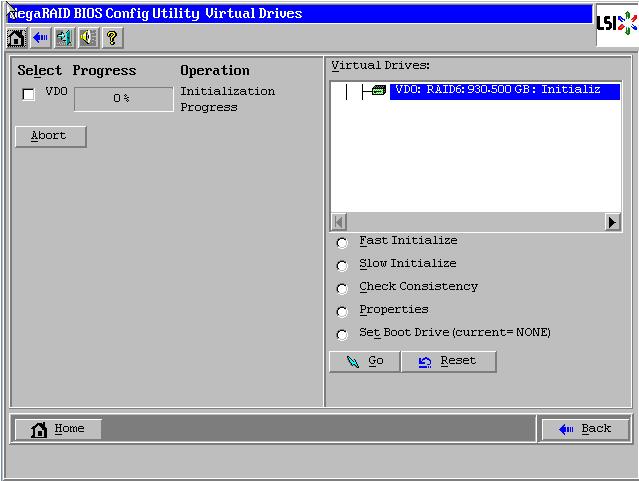

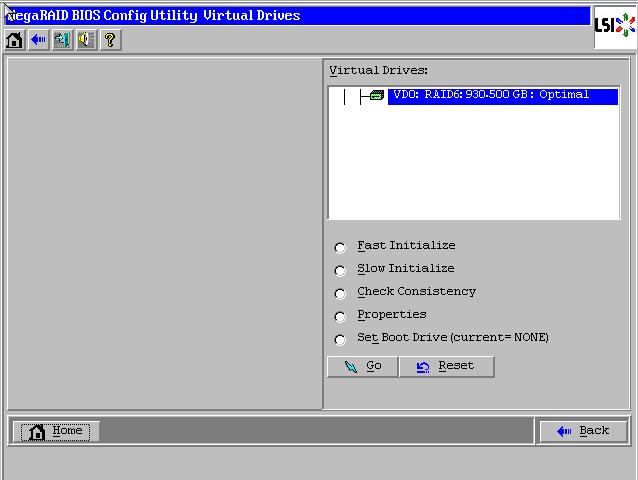

正在初始化，能看到百分比进度条（速度较快，可能一闪而过）
初始化完成！点击【Home】返回首页
阵列配置完成！

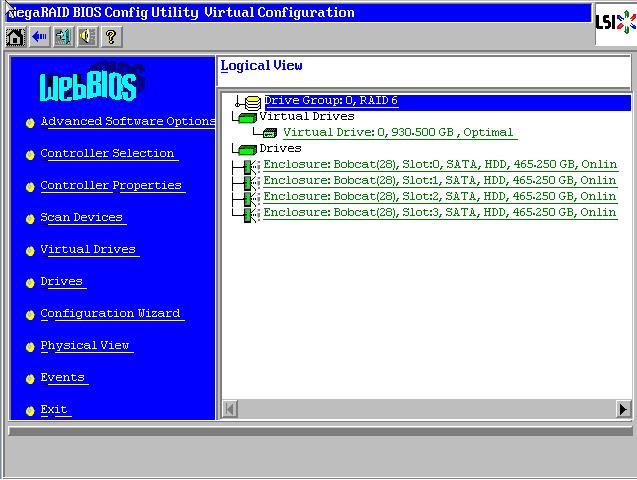

Raid6状态显示“Optimal”表示正常，Drives显示四块硬盘绿色Online正常
最后点击【Exit】退出，然后【Ctrl-Alt-Delete】组合键重启服务器！
四、Raid10的配置
在WebBIOS主页点击【Configuration Wizard】，打开配置向导
选择【Add Configuration】，点击【Next】下一步
选择【Manual Configuration】，点击【Next】下一步
左侧方框内可以看到所有未使用的硬盘。因为要做Raid10，我们先选择前两块，然后点击下方的【Add to Array】将其加入到右侧方框内。
点击【Accept DG】，创建第一个磁盘组：Drive Group0

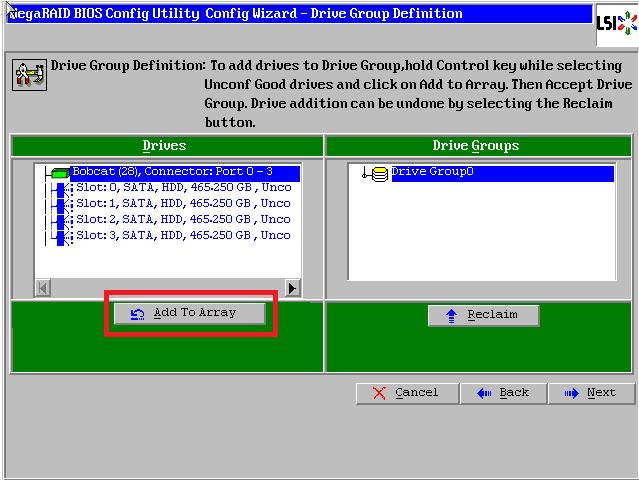

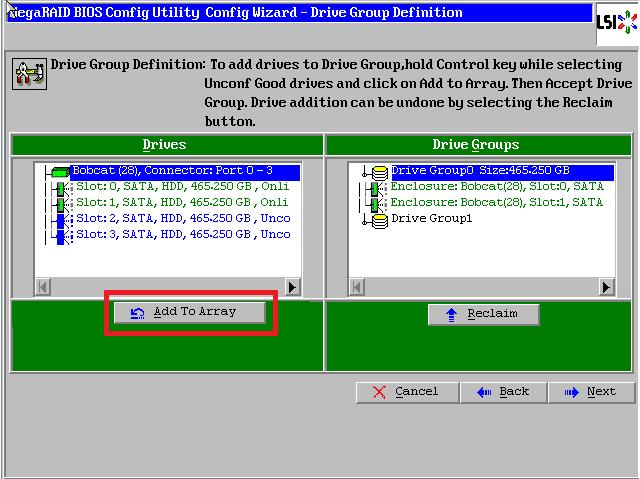

然后再选择后两块硬盘，也点击下方的【Add to Array】将其加入到右侧方框内

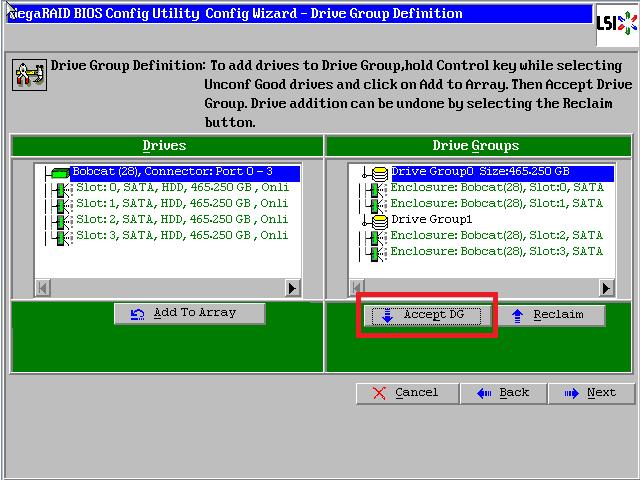

点击【Accept DG】，创建第二个磁盘组：Drive Group1

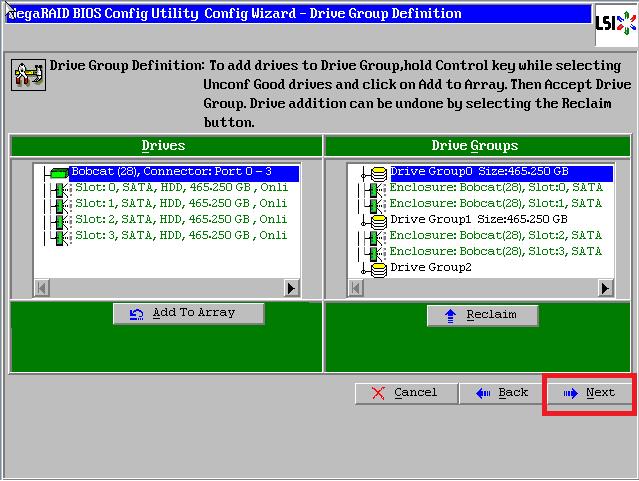

点击【Next】下一步

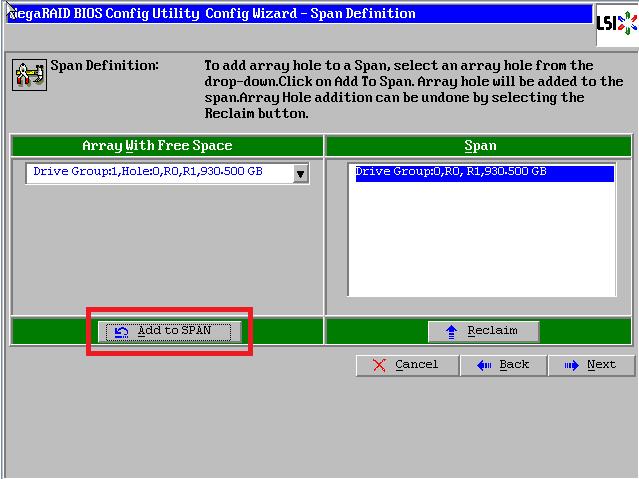

点击【Add to SPAN】，将刚才创建好的两个磁盘组分别加入到右侧方框内
将第二个磁盘组也添加过来

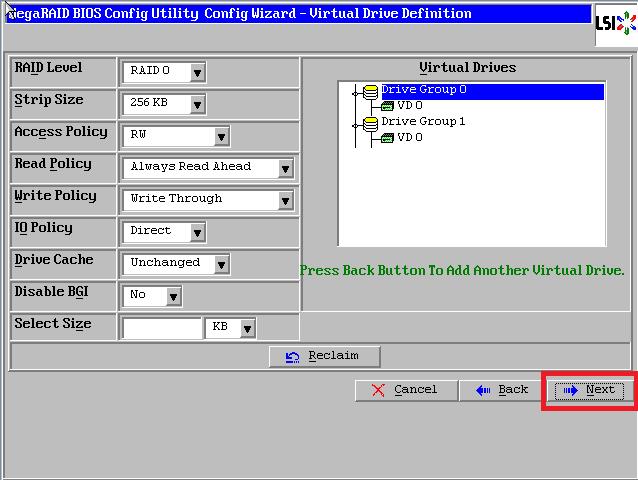

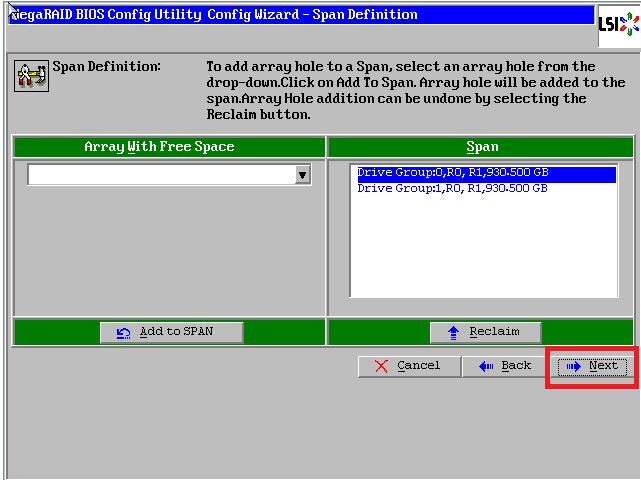

点击【Next】下一步

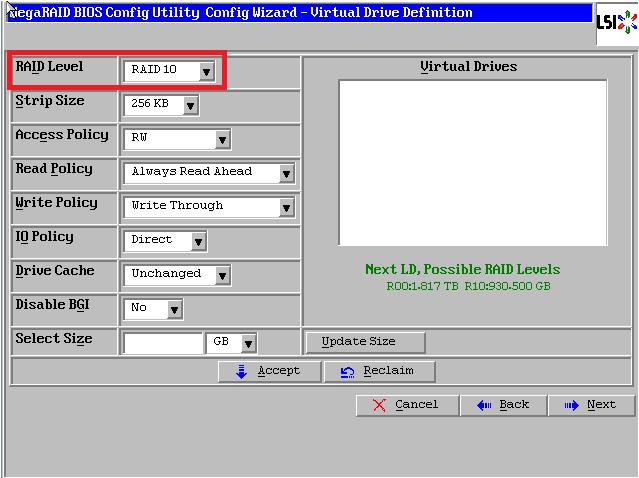

阵列参数配置：第一个参数“Raid Level”选择Raid10，其余保持默认
最后一个参数“Select Size”输入阵列容量大小，最大值可参考右侧绿字提示（其中R10代表做Raid10的最大容量），完成后点击【Accept】
弹出的任何提示均选择【yes】
回到配置页面，点击【Next】下一步

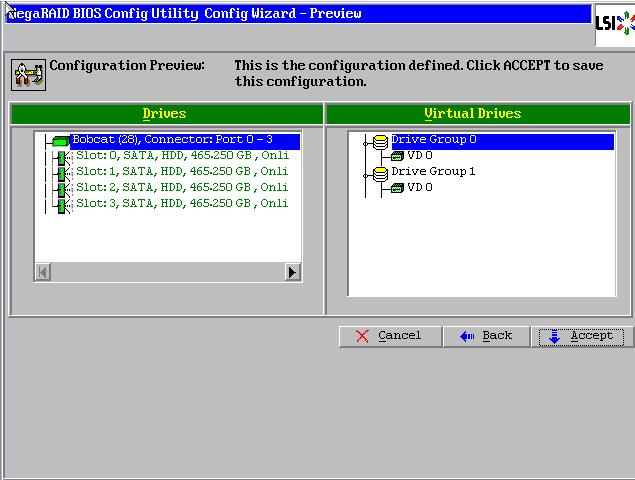

点击【Accept】配置完成！
提示保存，选择【yes】
（依Raid卡型号不同，有些可能没有此功能，如没有请跳过此步）提示SSD缓存，选择【Cancel】
提示初始化，选择【yes】
正在初始化，能看到百分比进度条（速度较快，可能一闪而过）
初始化完成！点击【Home】返回首页
阵列配置完成！Raid10状态显示“Optimal”表示正常，所有硬盘绿色Online正常。最后点击【Exit】退出，然后【Ctrl-Alt-Delete】组合键重启服务器
五、热备盘（Hotspare）配置
热备盘的作用是如果阵列中有硬盘发生故障，热备盘可以立即顶替，及时将阵列恢复为正常状态。热备盘的配置非常简单，做完阵列后，未使用的硬盘会在WebBIOS中显示为蓝色unconfigured状态，选中该硬盘进入属性页面。

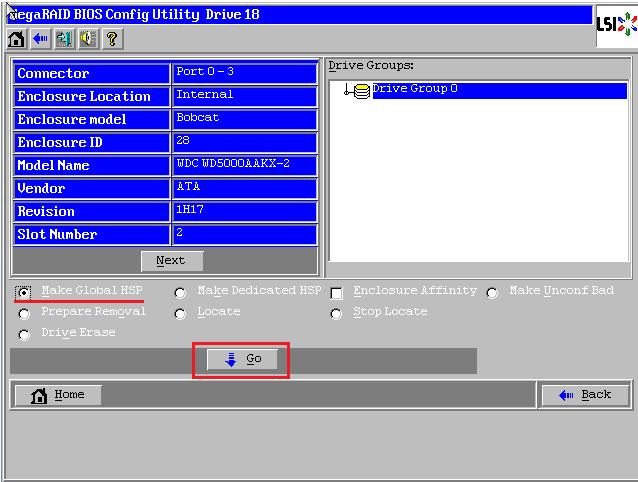

选择【Make Global HSP】，点击【GO】执行 （ 此处可以创建两种热备，分别是全局热备Global HSP和专用热备，建议选择全局热备即可 ）

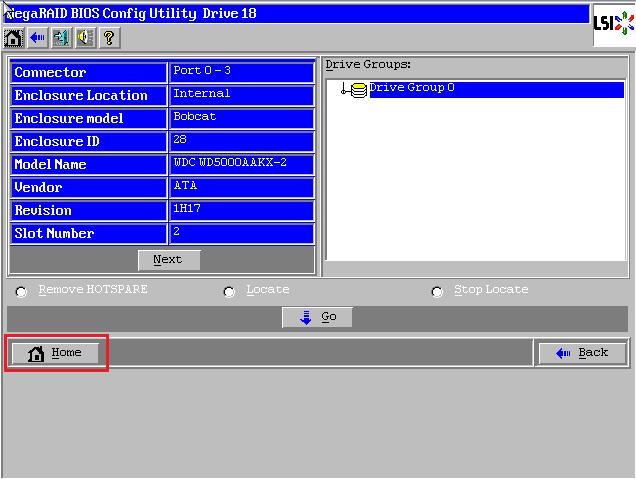

配置完成！点击【Home】返回首页
热备盘显示为粉色Hotspare状态
