20年老网工吐血盘点光模块！
在盘点光模块之前，我们先来讲讲

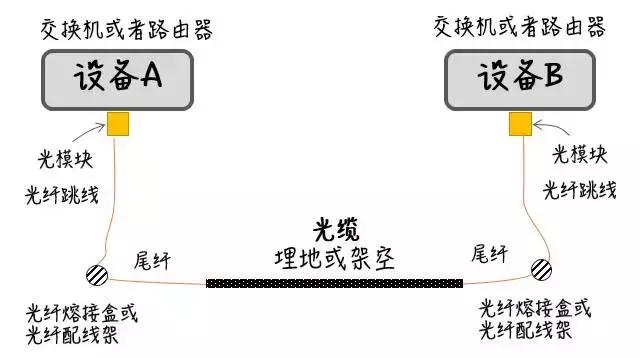

两台设备，是如何通过光纤连接起来的
▼
其实这里面涉及好多东西
而我们最关注的主要是两部分
光纤跳线和光模块
①
光纤跳线
▼
光缆分为单模和多模

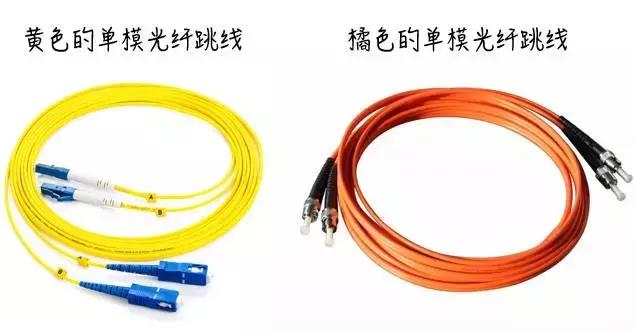

我们可以从跳线的颜色上来区分
↓
（注意：图片中的橘色为多模光纤）
有没有一种ofo和摩拜的即视感
两种光纤的光传输模式不同
最直接的影响是，传输距离的差异
比如对于千兆网络来说
单模光纤可以传输上百公里(120KM)
多模光纤只能传几百米(550m)
光纤跳线是一种“接插件”
一边连光模块，一边连熔接盒(或配线架)

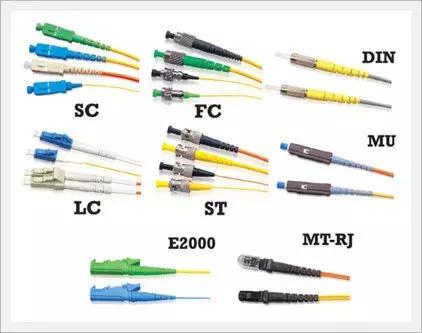

它的接口有很多种“造型”
↓
这么多复杂的名字其实不重要
我们记住一点就好
跳线是为了连接两端的
只要接口和两端的形态匹配就ok
接口匹配了，才能插在一起
大家看对眼，一切好商量
②
光模块
光模块经过这么多年的发展
形态几多变迁，一一道来
↓
GBIC模块
这曾经是应用最广泛的千兆模块形态

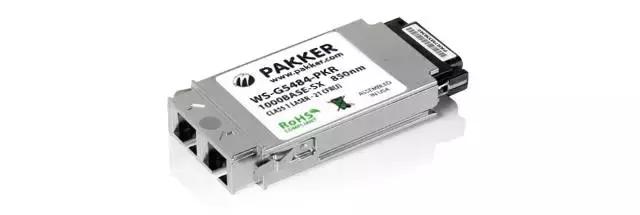

比如C记老玩家们耳熟能详的5484/5486
根据连接光纤类型和传输距离的不同
GBIC有很多子类，不同厂家命名规则不同
(GBIC-SX，GBIC-LX，GBIC-LH等等)
有些人很变态，不连光纤，而是要连接双绞线

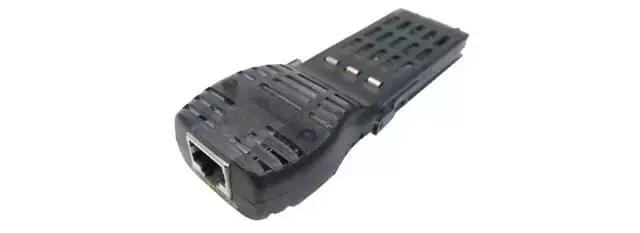

于是，就有了GBIC-T模块
这种变态模块把光口变成电口来用
在只需要少量电口的场合
也算是不错的折衷之法
↓
SFP模块
GBIC流行了很多年
但它的缺陷是尺寸比较大（火柴盒大小）
功耗高而且占空间
于是，SFP被创造出来

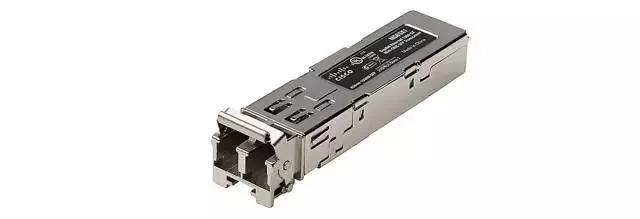

它的尺寸像一盒绿箭口香糖
……

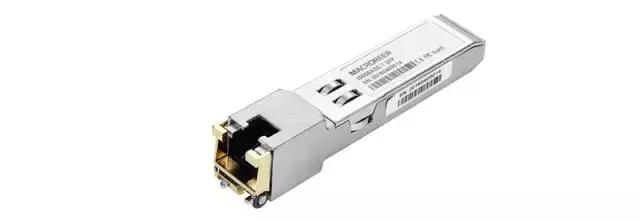

类似的，也有人用来连接双绞线
这就是SFP-T
我们再来看一下万兆的模块们
↓

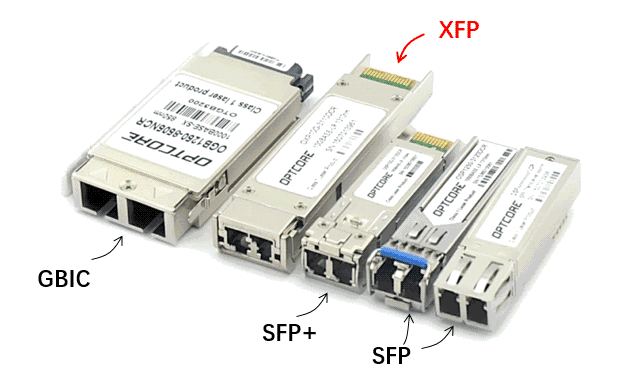

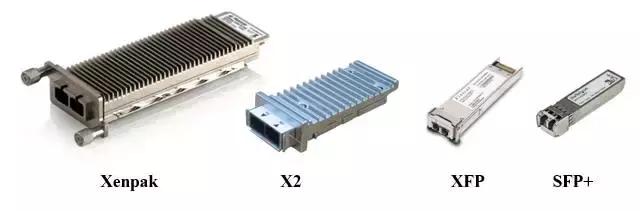

Xenpak、X2、XFP、SFP+
这四种模块，出现的年代不同
尺寸从大到小，小的替代了大的
目前SFP+仍是万兆光模块的主力
接下来，我们看更高的速率
25G/40G/100G
40G没啥好说的，已经日薄西山
主流的模块形态只有XFP这一种
和其他模块放在一起，更能看出差异
↓
随着云数据中心的兴起
25G以太网火了起来
它几乎成为服务器间互联的主流标准
25G比10G更快，比40G更经济
（还有更吸引人的RDMA）
25G光模块采用SFP28形态
模样与SFP、SFP+没什么差异
↓
接下来我们说说100G
这大概是吃瓜群众能见到的最高速率
100G光模块短短几年，经历了快速的迭代
主要还是为了尺寸和功耗，在高密度环境下
大家都追求尺寸更小，功耗更低

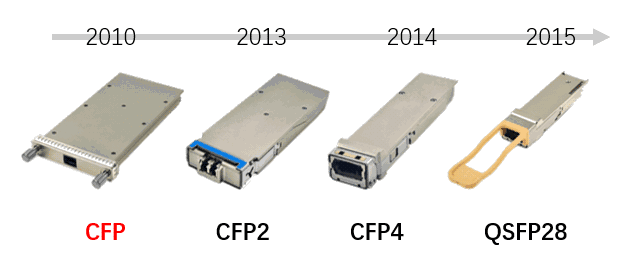

从CFP、CFP2、CFP4
再到当下最流行的QSFP28
↓
和前面千兆模块一样，只看形态还不够
还涉及传输距离、光纤种类、应用场景
所以在每种形态下，还有很多细分
↓
比如，仅仅QSFP28家族
就有很多细分的型号
PSM、LR4、SR4、AOC、DAC等等
……
在100G之上，还有400G
网速的提升真是没有止境啊
400G的光模块据说有4种
CDFP、CFP8、QSFP-DD、OSFP

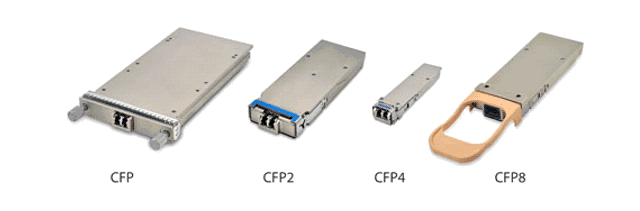

下图是CFP8和它的100G前辈们的比较
↓

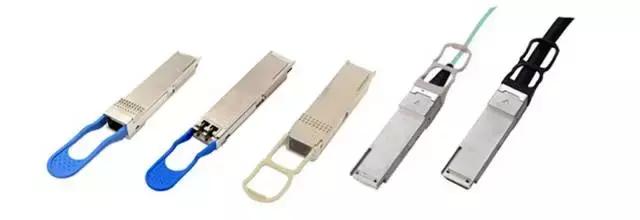

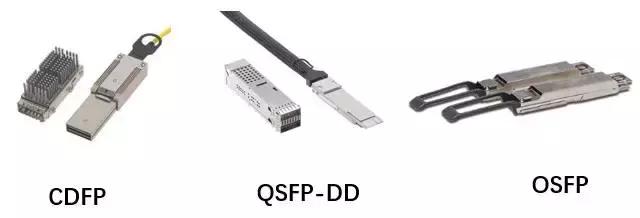

而另外三个家伙，长成这样
它们都是由不同组织推行的标准
↓
400G离我们太远了，就不细八了
……
③
直连线缆
在数据中心中，通常用AOC/DAC线缆
来完成架顶交换机与服务器的互联
而不像我们最初那种使用光纤跳线

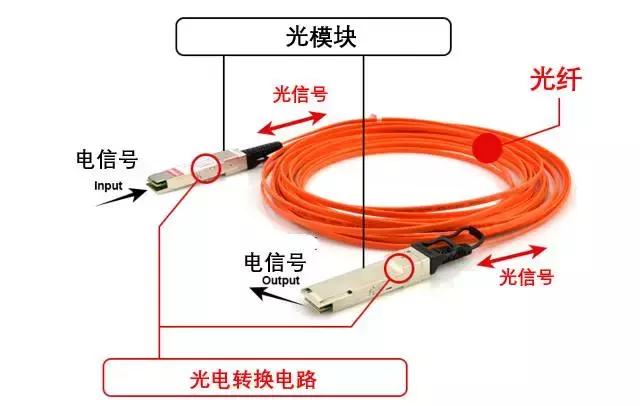

比如，AOC线缆的结构是这样的
↓
他们通常长这样
可以看作把两个模块和跳线融为一体
↓

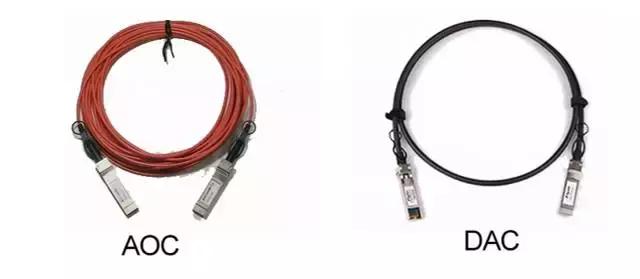

DAC是纯电信号，没有光电转换的过程
DAC兼容性好，但是传输距离短，又比较粗硬
所以，现在AOC更流行一些
不同速率都有相应的AOC线缆
10G、25G、40G、100G……

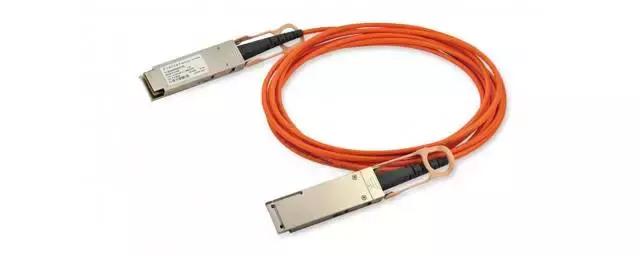

比如下面是QSFP28 AOC线缆，用于100G互联
↓
还有一种应用场景
40G可以拆成4×10G，100G可以拆成4×25G
于是，就有了一拖四线缆
把一个高速端口变成4个低速端口
↓

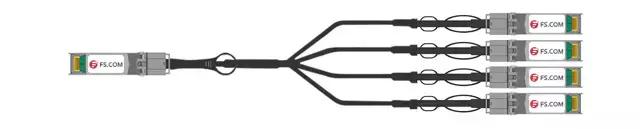

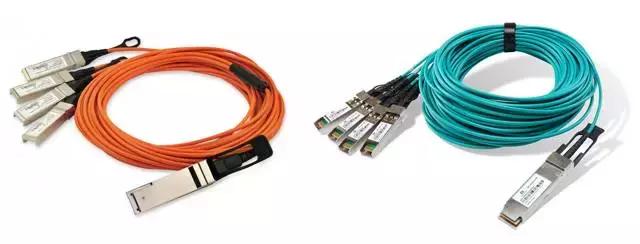

实物长这样
40G和100G的一拖四AOC
↓
来一张群魔乱舞图
光模块、AOC/DAC、1拖4集体出镜
↓

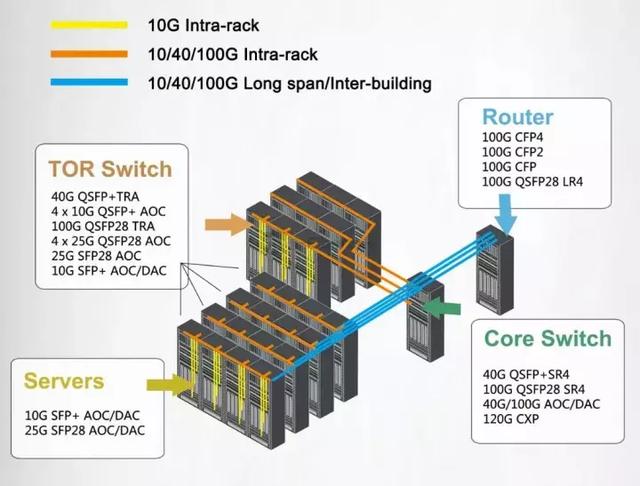

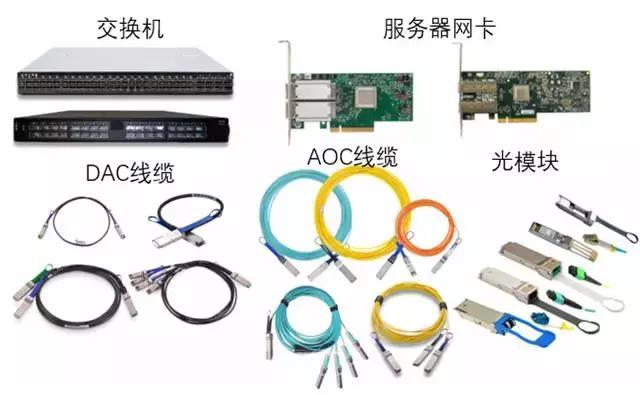

最后，我们看看在数据中心中
各种模块、线缆是怎么组合使用的吧
↓
不得不说明一下
我们前面的描述，主要是针对ethernet环境
因为这个场景，咱们网工最熟悉
其实光模块的应用场景很广泛
比如 Fibre Channel / SDH / Infiniband / XWDM 等等
他们有的可以通用，有的会有差异
但是从形态规格上讲，无外乎上面那些
就不再一一列举了
大家可以去光模块厂商网站检索
